一、产品特点
1、基于工业级数字处理平台，采用模拟加数字双重信号处理技术避免了 50Hz 工频电源的干扰，有效抑制干扰；
2、采用异频多个频率点取样 40Hz～70Hz 正弦波，测量结果更加准确；
3、操作简单，彩色大屏幕全中文显示，采用手动、自动测量方式，直接显示测量结果；
4、测试速度快，1～3 秒即显示测试值；
5、分辨率高，特制滤波器，输出电流，最高达 200mA 以上；
6、携带方便，体积小，重量轻；
7、内置大容量可充电电池，电力持久。
8、仪器采用防水防尘，坚固耐用的专用防护箱，特别适合野外检测现场。
9、（*）内置基站与北斗定位及远程数据传输模块，可通过物联网云平台或手机 APP小程序，远程发送项目检测指令并回传实时数据；
10、（*）所有实时检测数据及历史数据，可通过云平台或 APP 端查询。
备注：（*）：个性化定制功能项目，所有此型号仪器皆可升级。
二、主要技术参数
1、接地电阻、土壤电阻率：
输出测试电压：0～80V；
测试电流：10～200mA（常规检测仪器测试电流 5mA～20mA）；
测试频率范围：40～70Hz（自动调频）；
分辨率：接地电阻 0.001Ω、土壤电阻率 0.1Ω.m；
测量范围：接地电阻 0.001～2000Ω、土壤电阻率 0～20000Ω.m；
测量精度：2% (1～10Ω)
测量方法：接地电阻 四极法；土壤电阻率 四极等距法；
显示方式: 800*480 7 吋彩色电容触摸屏；
数据存储：10000 条测量数据，数据循环更新；
工作环境：温度-10℃～+50℃ 湿度≤ 90% 海拔≤ 2000 米；
工作电源：12V 专用可充电锂电池
外形尺寸：330mm×280mm×140mm； 主机重量：3.4kg 。
三、测量方法
1、测试仪开关机
按下测试仪面板上电源开关，测试仪开机，显示界面如下面：
测试仪关机的同时，开启充电器与内置电池的连接电路，为充电做好准备。

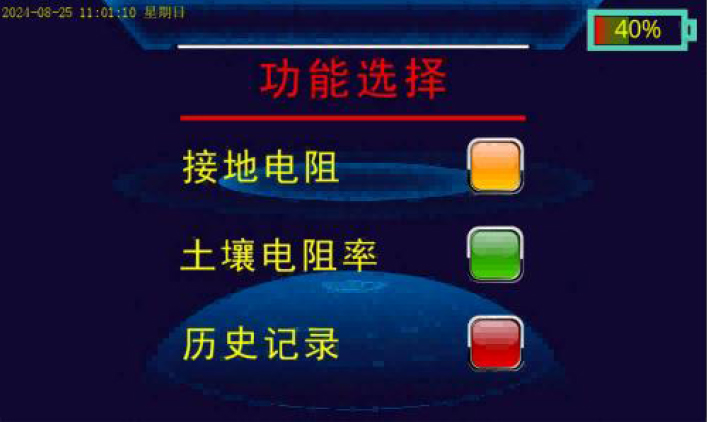

点击屏中间任一点，输入仪器开机密码，进入功能选择界面，显示界面如下：
2、常规测量
（1）接地电阻测量
图 1 常规接地阻抗测量接线示意图
G-被试接地装置；C 电流极；P1-电位极；D-被试接地装置最大对角线长度；
dCG-电流极与被测试接地装置边缘的距离；dPG-电位极与被测试接地装置边缘的距离。
图 2 输电线路杆塔类接地装置的接地阻抗测试图
G: 被试杆塔类接地装置；C: 电流极；P: 电位极；L:杆塔接地装置的最大射线长度；
dCG: 电流极与杆塔接地装置的距离；dPG：电位极与杆塔接地装置的距离。
直线法测量方法如下：
测试回路的布置：如上图 1、所示，将红色电流测试线一端连接在仪器面板接线柱 C上，另一端与接地钎连接，插入地下合适深度，
接线柱 C 和电流极接地钎之间的距离为 dCG，如图 1 所示，通常 dCG 应为（4～5）D，当远距离放线有困难时，且在土壤电阻率均匀的地
区，dCG 可取 2D，在土壤电阻率不均匀的地区可取 3D；将绿色电压测试线的一端连接在仪器面板接线柱 P1 上，另一端与接地钎连接，
插入地下合适深度，接线柱 P1 和电压极接地钎之间的距离为 dPG，dPG 通常为（0.5～0.6）dCG；杆塔类测量方法同图 1，亦可参考图 2
方式接线。检测回路布置完成后，进行步骤如下：
图 3
图 4
手动测量：在功能选择界面，点击黄色虚拟按键，选择接地电阻测量；然后在图 3 测量方式界面，点选手动测量，进入图 4 手动接地阻抗测量界面，在此界面中，上下滑动 Hz
上端，选择测量输出频率，滑动 Vout 上端滑块调节输出幅值；然后点击绿色虚拟键“ ”测量，触摸屏在显示数据的同时，仪器自动将电压降到零，此时可以拆除引线，进行下一
次测量。点击图 4 红色虚拟返回键“ ”，返回到功能选择界面。自动测量：在功能选择界面，点击黄色虚拟按键，选择接地电阻测量；然后在图 3 测量方式界面，点选自动测量，
进入图 5 自动接地阻抗测量界面，在此界面中，点击绿色虚拟键“ ”测量，触摸屏在显示数据的同时，仪器自动将电压降到零，此时可以拆除引线，进行下一次测量。
点击图中 5 红色虚拟返回键“ ”，返回到功能选择界面。
图 5
当被测回路断线开路或者测量线因为某种原因发生短路时，跳转到报警提示界面，具体显示界面如下：
图 6
图 7
故障处理好了以后，点击图中 6、图 7 中红色虚拟返回键“ ”，返回到功能选择界面，再次重新进行检测操作。 （2）土壤电阻率测量
图 7 土壤电阻率四极等距法测量接线示意图
①土壤电阻率测试（包括接地电阻检测）应避免在雨后或雪后立即进行，一般宜在连续晴 3 天后或在干燥季节进行，在冻土区，测试电极须打入冰冻极以下；
②尽量减小地下金属管道的影响。在靠近居民区或工矿区，地下可能有水管等具有一定金属部件的管道，应把电极布置在与管道垂直的方向上，
并且要求最近的测试电极（电流极）与地下管道之间的距离不小于极间距离；
③为减小土壤结构不均匀性的影响，测试电极不应在有明显的岩石、裂缝和边坡等不均匀土壤上布置；为了得到较可信的结果，可以把被测场地分片，进行多处测试；
④ 如图 7 所示，4 根测量线按照顺序，分别与接线柱和四个接地钎相连，并将接地钎等间距插入土壤中，两电极之间的距离 d 应不小于电极插入土壤深度的 20 倍；
⑤检测回路布置完成后，进行步骤如下：
图8
图9
手动测量：在功能选择界面，点击绿色虚拟按键，选择接土壤电阻测量；然后在图 8 间距设置界面，上下滑动测量间距右侧，设置好间距后，
点红色虚拟返回键“ ”，返回到功能选择界面，点绿色键，进入图 9 测量方式界面；在图 9 界面中，点蓝键选择手动测量；然后在图 10 界面，
上下滑动 Hz上端，选择测量输出频率，滑动 Vout 上端滑块调节输出幅值；然后点击绿色虚拟键“ ”测量，触摸屏在显示数据的同时，
仪器自动将电压降到零，此时可以拆除引线，进行下一次测量。点击图 10红色虚拟返回键“ ”，返回到功能选择界面。
图10
自动测量：在功能选择界面，点击绿色虚拟按键，选择接土壤电阻测量；然后在图 8 间距设置界面，上下滑动测量间距右侧，设置好间距后，点红色虚拟返回键“ ”，
返回到功能选择界面，点绿色键，进入图 9 测量方式界面；在图 9 界面中，点绿键选择自动测量；进入图 11 自动电阻率测量界面，在此界面中，点击绿色虚拟键“ ”测量，
触摸屏在显示数据的同时，仪器自动将电压降到零，此时可以拆除引线，进行下一次测量。点击图中 11 红色虚拟返回键“ ”，返回到功能选择界面。
图11
当被测回路断线开路或者测量线因为某种原因发生短路时，跳转到报警提示界面，具体显示界面如下：
图12
图13
故障处理好了以后，点击图中 12、图 13 中红色虚拟返回键“ ”，返回到功能选择界面，再次重新进行检测操作。
3、历史记录查询
在功能选择界面，点击红色虚拟按键进入历史记录查询界面，显示界面如下：
图14
图15
历史记录默认显示 5 条，按照检测时间顺序记录，超过 5 条以上，自动在页面右侧显示滚动条，拖动滚动条或者记录条目，可以查询更多检测历史记录；
点击界面上历史记录标题右侧按键，可以切换接地电阻与土壤电阻率检测历史记录的显示，点击图 14、图 15 中的红色虚拟返回键“ ”，返回到功能选择界面，
点击绿色虚拟返回键“ ”则切换到仪器主界面。
四、测试仪的日常维护
1、调节触摸屏显示亮度、获取本机开机密码，具体操作如下图所示：
图16
图17
图18
2、日常充电：正常待机使用为两个工作日，在电压不足时，仪器可能无法启动工作，在仪器工作界面中，有电池电量显示，当电量低于 30%时，请及时使用配套的专用充电器对仪器
进行充电。充电时必须要在关机后进行，当充电器上指示灯由红色变成绿色代表充电完成。
3、定期充电：在仪表长时间闲置时，每隔 1～2 个月，需进行定期充电。说明：本公司所有仪器，其软硬件及功能，都在不断的优化中。此说明书为通用型，有可能于实物有些许差别，
一切以实物为准。需要升级的用户，请联系本公司技术人员，公司提供免费升级服务，升级周期为 6 个月。
4、请按下图接线方式进行校准检验：
五、配置说明
