KV2101型模拟雷击实验室是我司自主开发，具有系统集成度高，控制操作简单，智能化高并一键运行等特点，并成功在多家SPD知名企业稳定运行。
KV2101型模拟雷击实验室主要应用于企业防雷产品的测试，测试机构的检测，科研结构的科学研究实验，可产生雷电冲击电流8/20μs（250kA）的冲击电流和10/350μs（100kA）的冲击电流。
一、 设备的主要参数
|
8/20μS主要技术参数 |
|||
|
电流波形 |
8/20μs |
容许偏差 |
|
|
波前时间 |
8μs |
±10% |
|
|
半峰值时间 |
20μs |
±10% |
|
|
反极性震荡 |
≤20% |
||
|
电流峰值范围 |
短路时额定1kA～250kA |
||
|
10/350μS技术参数 |
|||
|
电流波形 |
10/350μs |
容许偏差 |
|
|
峰值电流 |
100kA |
±10% |
|
|
峰值到达时间 |
<50μs |
±10%（计量仪器误差） |
|
|
电荷量Q转移时间 |
<5ms |
电荷量Q：-10%～+20% |
|
|
比能量W/R泄放时间 |
<5ms |
比能量W/R：-10%～+45% |
|
|
电流峰值范围 |
短路时额定可产生冲击电流1kA～100KA （采用我司“三路电流波叠加技术） |
||
|
系统功能 |
|||
|
冲击极性 |
正、负 |
||
|
触发方式 |
相位角0～360° |
||
|
测试显示精度 |
优于3％ |
||
|
耦合方式 |
隔离变压器+SPD |
||
|
计算机处理系统 |
KV2101-S测量软件（能自动采集示波器测试波形，并对波形的波头时间、波尾半峰之间、峰值电流、 |
||
|
残压测量系统 |
≤5000V |
||
|
冲击寿命 |
8/20μS（250kA）冲击寿命优于二十万次、10/350μS（100kA）冲击寿命优于十万次 |
||
|
工频动作负载实验 |
电源功率 |
单相三线10kVA |
|
|
动作负载电压交流 |
三相五线AC：110V～1000V |
||
|
动作负载电压直流 |
三相五线DC：110V～1000V |
||
|
其他要求 |
|||
|
接地系统要求 |
≤4Ω |
||
|
设备占地面积 |
≥100平方米 |
||
三、 设备主要特点
1、系统有多重安全联锁装置
设置电气联锁、试区安全门连锁、控制室门连锁、急停按钮等；
2、自动控制平台
软件界面完成冲击电流全部控制功能；所有设置和操作有简易手动控制平台；
3、测量仪器和系统
有冲击电流测试装置，可测量8/20μS（250kA）电流波形与10/350μS（100kA）电流波形；
罗氏线圈：国产北京高泰斯1000:1一只；
有残压测量装置，采用高压探头可用于测量10kV 试品残压；
4、有PC＋数字示波器构建数字测量系统
冲击波形分析软件自动读取数据、计算波形参数；
测试过程中应可自动读取测试数据，进行分析计算，显示波形参数（波前时间、波时间等参数）、电流幅值和限制电压；
Ⅰ类显示： Ipeak、T1（波前时间）、T2（半波峰时间）、Q值、W/R值、编号等
Ⅱ类显示： Ipeak、T1（波前时间）、T2（半波峰时间）、编号等
5、采用石墨球隙放电；
6、可自动或手动控制充电电压的充电过程；
7、可自动或手动发出放电指令；
8、自动或手动响警铃报警；
9、接地检测，接地异常时报警；
10、具有充电过流和过压自动保护；
11、充电电压和充电时间可在控制器上的液晶触摸屏数字整定；
12、为避免电磁干扰，控制系统采用两芯光纤传输控制命令和反馈设备状态；
13、采用直流电阻分压器测量充电电压，充电电压值由控制器的液晶显示屏实时指示，同时也作为自动充电的反馈信号；
14、科威自主知识产权的自动测量软件（基于安捷伦示波器平台）；
15、采用罗可夫斯基线圈测量电流，采用标准分压器计量残压；
16、有门禁，短路棒未脱离，过压过流，手动泄放等多重保护；
17、有理论电压对应电流存储，一次设定后不必重复设定；
18、控制采用PLC+10.7寸触摸屏，测量采用计算机+示波器独立平台，安全可靠。所有软件均为科威自主研发，升级及维护方便；
价格电议，电话：13316985251

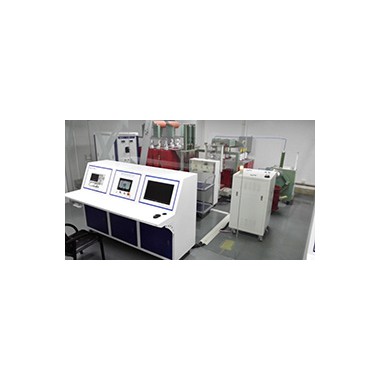

四、 设备示意图
说明：可根据实际场地要求做规划
