KV4605接地电阻在线检测仪适用于输电线路杆塔接地；地下矿井设备接地；气象防雷接地；石油化工接地；通讯接地；变配电站接地；铁路设施接地；建筑仓库接地；电气设备接地等。
KV4605接地电阻在线检测仪可以单个安装使用，也可以组建成有线网络系统或无线网络系统使用。有线网络系统通过RS232、RS485通讯协议传输数据，由智能网关、监控软件、开关电源、云端平台等组成，适合于远距离或矿井下接地电阻监测。
监控软件可以时时显示被测接地电阻值，可以设置自动监控记录时间，记录数据自动存储报表，方便历史查询、分析监测点接地阻值的变化情况。
KV4605已通过防爆认证，满足GB3836-2000《爆炸性气体环境用电气设备》的要求。其防爆标志为Ex iaⅡB T3 Ga。防爆合格证号：CE13.2262X。它可应用于相应的易燃易爆环境
二．功能特点
|
功 能 |
回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测 |
|
电 源 |
检测仪：6VDC～9VDC，50mA Max. 有线网络通讯器：6VDC，30mA Max. |
|
电阻量程 |
0.01Ω～200Ω |
|
分 辨 率 |
0.001Ω |
|
显示范围 |
0.00Ω～500Ω |
|
精 度 |
±2%rdg±3dgt(20℃±5℃，70%RH以下) |
|
地线穿孔尺寸 |
60mm×30mm，闭口式(可以穿过60mmX4mm扁钢或外径Ф30mm电缆) |
|
溢出指示 |
显示值大于500Ω时，系统软件和LCD显示“OLΩ”符号 |
|
连接线 |
1条，长1米(5芯线) |
|
接线标识 |
红/棕色---电源输入正；黑色---电源输入地； 蓝色---RS485信号正；灰色---RS485信号负； 白---屏蔽地； (电源输入地与屏蔽地可以短路连接) |
|
通讯方式 |
有线网络：RS232、RS485通信协议 |
|
通讯距离 |
有线网络：约1500米，可扩展 |
|
报警指示 |
系统软件报警指示 |
|
报警设置 |
Web软件设置 |
|
数据显示 |
Web软件显示 |
|
外形尺寸 |
检测仪：175mm×170mm×130mm |
|
安装螺丝孔尺寸 |
Φ8mm |
|
质 量 |
960g |
|
工作温湿度 |
-20℃～55℃；20％RH～90％RH |
|
温湿度误差 |
不超过5% |
|
换 档 |
全自动换档 |
|
地线干扰电流 |
应避免 |
|
外部磁场 |
＜40A/m |
|
外部电场 |
＜1V/m |
|
单次测量时间 |
约7秒 |
|
功 耗 |
50mA Max. |
|
防爆标志 |
Ex ia ⅡB T3 Ga |
|
安 装 |
地线穿心通过中心孔 |
|
防护等级 |
电路板、传感器完全封闭 |
|
安装要求 |
避免雨淋、防水浸安装 |
|
供电方式 |
外部提供电源 |

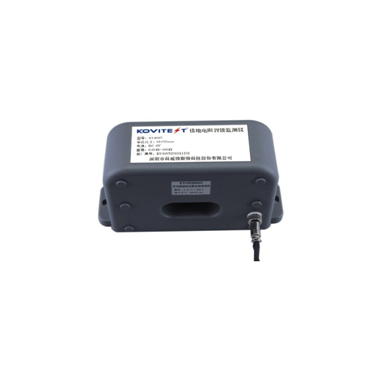

三．检测仪结构
1、地线穿心孔60mmx30mm
2、安装螺丝孔
3、上下盖连接螺丝(6枚)
4、电源、RS485通讯接口
