【铜包钢绞线标准】

抗扭转

(1)铜包钢线在相应于试样公称直径100倍的长度应能承受不低于20次的扭转而不发生破断。扭转试验时，扭转的施加速率应接近15次／min。

(2)试样应扭转至断裂，试验过程中不应该发生任何裂纹、坑点：鳞皮或其它在数量上足以说明线材内在缺陷。检查线材的断头部分，应无铜层与钢芯的分离现象。

抗卷绕

铜包钢绞线在相当于自身直径的芯棒上，以大约60r／min的速度连续地绕8圈，形成紧密的螺旋。当用正常或校正的视力检查时，铜层应不出现开裂。

表面质量

铜包钢表面应光洁无油污，不得有裂纹、划伤、毛刺、凹痕、氧化发黑及无铜层的地方出现。

直径0.40—2．Omm铜包钢裸线；2．直径O.12—2。0MM铜包铜线；3．导电率1 5％一40％高导离强度铜包钢线。

【铜包钢绞线的分类】

铜包钢绞线分为两类，一类是铜包钢绞线，是由一定根数的铜包钢单线绞制而成，通常是3，7，19，37，61股；另一类是铜包钢铜绞线，是由一定根数的铜包钢单线以及铜线绞制而成，股数一致，但组合结构变化多样，多参照ASTM B229的结构设计

   铜包钢绞线相关的技术标准目前以美标为主，通常引用ASTM B227， ASTM B228， ASTM B229， ASTM B910，性能包括：导电率（电阻率、电阻或铜层厚度），抗拉强度，截面面积（股数以及单线直径），绞距，弹性模量，延伸率，状态（H硬态，HS超硬态，A退火软态），包装要求等

   美标截面表达方式为7*No.7，前一位表示股数，No.表示AWG线规，后跟线规编号，美标以30%和40%导电率两类为主，AWG线规在ASTM中有对应inch单位，按照1inch=25.4mm换算公制，出口铜包钢绞线按要求应通过CIQ商检程序；国内截面面积主要有35mm2，70mm2，95mm2，120mm2，150mm2，185mm2，240mm2，300mm2，国内导电率以20%和25%为主。

    节距方面，一般是总完成直径的15-20倍之间，国际标准显示，3股绞线节距一般是14-20倍之间，理想状况是16.5倍；7股和19股一般是10-16倍之间，理想状况是13.5倍。完成直径按照经验数据，是√股数*1.15*单根直径（单线<0.3mm）以及√股数*1.25*单根直径（单线>0.3mm），总截面积可以粗略估算为单根截面积*股数，实际要比计算出的截面积略大。 3股绞线是交叉型，在一个节距内展开，看到的是斜向排列的三根单线

    7股以上的绞线正中间一根笔直，但周围也是交叉型，在一个节距内展开，看到的也是斜向排列的单线，原理参照中学立体几何讲到的蚂蚁爬圆柱体表面的基本原理。正因为绞线中大部分单线是斜向走行，所以1公里长度的绞线展开后，实际单线长度平均都大于1公里，这就涉及一个计算系数，参照美国标准，3根绞线增加系数为0.8%；7根绞线增加系数为1%；19根绞线增加系数为1.4%，37根绞线增加系数为2%，增加系数直接可以用于计算整根绞线的公里电阻和公里重量。（如果需要更精确的计算，参见美国标准第10部分以及NBS手册100

   破断拉力方面，7股以上绞线是单根线破断拉力累加的90%，3股绞线是单根线破断拉力累加的95%，密度计算参见单线密度算法。

【铜包钢绞线的外观质量要求：】

　　1、铜包钢绞线及单丝表面应光洁，不得有疤痕及裂缝，漏镀及划伤等缺陷。

　　2、绞线的通条直径和捻距应均匀，切断后应不松散。

　　3、绞线内单丝应紧密绞合，不得有交错，断裂和弯折。

【铜包钢绞线的机构要求：】

　　1、铜包钢绞线其结构一般为 1×19，也可按用户要求生产。

　　2、节径比应不小于10不大于16，一般为 13-15。相邻两层中外层的节TGJ1×19-70 TGJ1×19-120 TGJ1×19-80 TGJ1×19-95径比应小于内层的节径比。

　　3、相邻两绞向应相反，如无特殊要求，最外层绞向应为右向。

【铜包钢绞线优点】：

1、防腐特性更优：双金属内部无残留，耐腐蚀性更优。电铸铜包钢绞线是分子与分子的结合，因而内部不会出现腐蚀现象。

2、电气性能更佳：表层为无氧铜，导电性能好，内层为优质碳素钢，集肤效应原理导电，导磁特性优异。电阻远低于钢材、镀锌钢材等常规材料。

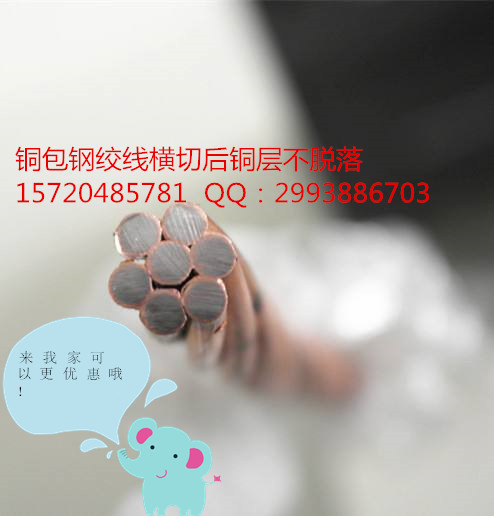

 3、铜层粘合度高：因为是铜层和钢的表面是分子的结合，所以粘合度高，在绞合成绞线的时候，铜层都不会遭到破坏，不会出现脱节、翘皮、开裂现象。

4、价格低廉：因其防腐蚀能力，电气性能更佳，抗拉强度等性能完全等同于纯铜产品，所以可以直接替代纯铜导体。相比纯铜的接地导体，价格低廉，可以为工程项目节约大量资金。

  5、安装便捷、外形美观：惠丰公司生产的的铜包钢绞线采用惠丰公司的 “放热焊剂与接地极进行连接，接头牢固、稳定性好，使用方便。能满足特殊场合低阻值要求。产品表面进行光亮处理，美观漂亮。
