分布式光伏电站常见故障原因及解决方案

理论年发电量=年平均太阳辐射总量*电池总面积*光电转换效率，其实，由于各种因素的影响，光伏电站发电量实际上并没有那么多，实际发电量应该这么算：实际年发电量=理论年发电量*实际发电效率能影响到光伏电站发电量的，除了自然因素，还有很多故障因素，下面为大家总结一下分布式光伏电站常见故障和解决办法。

一、

故障现象：逆变器屏幕没有显示

故障分析：没有直流输入，逆变器LCD是由直流供电的。

可能原因：

1）组件电压不够。逆变器工作电压是100V到500V，低于100V时，逆变器不工作。组件电压和太阳能辐照度有关

2）PV输入端子接反，PV端子有正负两极，要互相对应，不能和别的组串接反。

3）直流开关没有合上。

4）组件串联时，某一个接头没有接好。

5）有一组件短路，造成其它组串也不能工作

解决办法：用万用表电压档测量逆变器直流输入电压。电压正常时，总电压是各组件电压之和。如果没有电压，依次检测直流开关，接线端子，电缆接头，组件等是否正常。如果有多路组件，要分开单独接入测试。

如果逆变器是使用一段时间，没有发现原因，则是逆变器硬件电路发生故障，请联系我公司售后。

二、

故障现象：逆变器不并网

故障分析：逆变器和电网没有连接。

可能原因：

1）交流开关没有合上。

2）逆变器交流输出端子没有接上

3）接线时，把逆变器输出接线端子上排松动了。

解决办法：用万用表电压档测量逆变器交流输出电压，在正常情况下，输出端子应该有220V或者380V电压，如果没有，依次检测接线端子是否有松动，交流开关是否闭合，漏电保护开关是否断开。

三、

故障现象：PV过压

故障分析：直流电压过高报警

可能原因：组件串联数量过多，造成电压超过逆变器的电压。

解决办法：因为组件的温度特性，温度越低，电压越高。单相组串式逆变器输入电压范围是100-500V，建议组串后电压在350-400V之间，三相组串式逆变器输入电压范围是250-800V，建议组串后电压在600-650V之间。在这个电压区间，逆变器效率较高，早晚辐照度低时也可发电，但又不至于电压超出逆变器电压上限，引起报警而停机。

四、

故障现象：隔离故障

故障分析：光伏系统对地绝缘电阻小于2兆欧。

可能原因：太阳能组件，接线盒，直流电缆，逆变器，交流电缆，接线端子等地方有电线对地短路或者绝缘层破坏。PV接线端子和交流接线外壳松动，导致进水。

解决办法：断开电网，逆变器，依次检查各部件电线对地的电阻，找出问题点，并更换。

五、

故障现象：漏电流故障

故障分析：漏电流太大。

解决办法：取下PV阵列输入端，然后检查外围的AC电网。直流端和交流端全部断开，让逆变器停电30分钟以上，如果自己能恢复就继续使用，如果不能恢复，联系售后技术工程师。

六、

故障现象：电网错误

故障分析：电网电压和频率过低或者过高。

解决办法：用万用表测量电网电压和频率，如果超出了，等待电网恢复正常。如果电网正常，则是逆变器检测电路板发电故障，请把直流端和交流端全部断开，让逆变器停电30分钟以上，如果自己能恢复就继续使用，如果不能恢复，就联系售后技术工程师。

七、

故障现象：逆变器故障

逆变器硬件故障：分为可恢复故障和不可恢复故障

故障分析：逆变器电路板，检测电路，功率回路，通讯回路等电路有故障。

解决办法：逆变器出现上述硬件故障，请把直流端和交流端全部断开，让逆变器停电30分钟以上，如果自己能恢复就继续使用，如果不能恢复，就联系售后技术工程师。

八、

故障现象：系统输出功率偏小，达不到理想的输出功率

可能原因：影响光伏系统输出功率因素很多，包括太阳辐射量，太阳电池组件的倾斜角度，灰尘和阴影阻挡，组件的温度特性，详见第一章。

因系统配置安装不当造成系统功率偏小。常见解决办法有：

1）在安装前，检测每一块组件的功率是否足够。

2）根据第一章，调整组件的安装角度和朝向；

3）检查组件是否有阴影和灰尘。

4）检测组件串联后电压是否在电压范围内，电压过低系统效率会降低。

5）多路组串安装前，先检查各路组串的开路电压，相差不超过5V，如果发现电压不对，要检查线路和接头。

6）安装时，可以分批接入，每一组接入时，记录每一组的功率，组串之间功率相差不超过2%。

7）安装地方通风不畅通，逆变器热量没有及时散播出去，或者直接在阳光下曝露，造成逆变器温度过高。

8）逆变器有双路MPPT接入，每一路输入功率只有总功率的50%。原则上每一路设计安装功率应该相等，如果只接在一路MPPT端子上，输出功率会减半。

9）电缆接头接触不良，电缆过长，线径过细，有电压损耗，最后造成功率损耗。

10）并网交流开关容量过小，达不到逆变器输出要求。

九、

故障现象：交流侧过压

电网阻抗过大，光伏发电用户侧消化不了，输送出去时又因阻抗过大，造成逆变器输出侧电压过高，引起逆变器保护关机，或者降额运行。

常见解决办法有：

1）加大输出电缆，因为电缆越粗，阻抗越低。

2）逆变器靠近并网点，电缆越短，阻抗越低。

十、

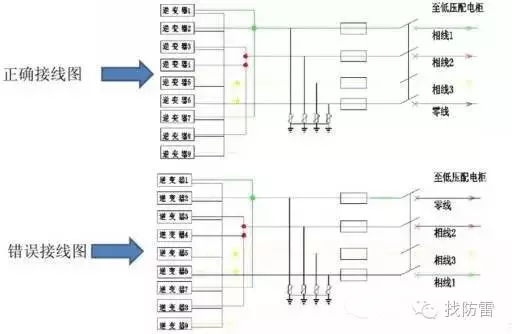

故障现象：接线错误

可能原因：交流配电柜进线端接线错误，把相线和零线对调了。

十一、

故障现象：烧保险丝，防雷模块损坏

可能原因：浪涌保护器短路造成保险丝熔断，或模块被击穿。

常见解决办法有：更换保险丝和浪涌保护器

十二、

故障现象：交流断路器跳闸

可能原因：光伏组串中间某一块组件的连接线与光伏支架连接了，有可能是电缆的绝缘层损坏造成的。

常见解决办法有：检查组件的连接线，特别注意连接线与支架接触的地方，找出与支架连接的导线。

十三、

故障现象：组串开路电压异常

可能原因：光伏阵列输出电压过低

常见解决原因：检测组串中每个组件的开路电压异常的组件，检测它的旁路二极管，如果二极管有问题就更换二极管，如果二极管没问题就更换组件。

十四、

故障现象：过压保护器完全烧毁

可能原因：短路

常见解决办法：更换过压保护器

十五、

故障现象：组件安装错误

可能原因：组件安装时由于处在一个倾斜的角度，组件边框受到应力和扭曲力作用，并且由于螺丝所配的平垫片不够大，导致组件边框在风力的作用下从支架上脱出。

常见解决办法：重新安装支架。
